Pernos de Anclaje Auto-Perforantes: Principios y Aplicaciones
Los pernos de anclaje auto-perforantes son componentes de ingeniería avanzada que integran funciones de perforación, inyección de lechada y anclaje. Están compuestos por seis partes clave:
· Broca: Corta la roca o el suelo para crear un agujero.
· Barra de Anclaje Hueca: Sirve como elemento estructural principal, transfiriendo fuerzas de tracción y canalizando la lechada.
· Acoplador: Conecta la barra de anclaje con la broca u otros componentes.
· Placa: Distribuye el estrés y asegura el perno de anclaje.
· Tuerca: Aplica pre-tensión para mejorar la fuerza de anclaje.
· Centralizador: Garantiza que la barra permanezca centrada en el agujero para una instalación precisa.
El perno auto-perforante es impulsado por una plataforma de perforación, con la broca penetrando la roca o el suelo. Tras la perforación, se inyecta lechada de cemento a través de la barra hueca, llenando los vacíos en el medio circundante. Una vez que la lechada se solidifica, se forma un perno de roca robusto. Finalmente, una placa y tuerca aplican pre-tensión para completar la estructura de soporte.
La funcionalidad de los pernos auto-perforantes depende de tres procesos principales: perforación, inyección de lechada y anclaje. A continuación se detalla cada etapa:

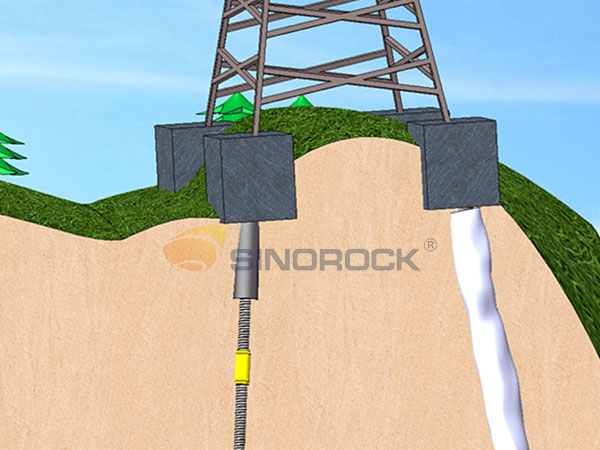

Usando una plataforma de perforación convencional, la barra de anclaje hueca se impulsa dentro de la roca o suelo, creando un agujero en una sola operación sin necesidad de extraer la barra. La estructura hueca permite la remoción eficiente de escombros, asegurando un proceso de perforación fluido y eficaz.
Una vez completado el agujero, se inyecta lechada de cemento bajo presión a través de la barra hueca, saliendo por los orificios de la broca. La lechada llena los vacíos en la roca o suelo circundante, solidificándose para formar una barra de anclaje fuerte que se adhiere firmemente tanto a la barra como al medio geológico. Este proceso aumenta significativamente la resistencia y estabilidad del material circundante.
Después de la inyección de lechada, se instalan una placa y tuerca en la porción expuesta de la barra. Cuando la roca o el suelo circundante se deforma, las fuerzas resultantes se transfieren a través de la placa y tuerca al cuerpo del anclaje. El cuerpo del anclaje genera fuerza de anclaje mediante fricción con el medio circundante, restringiendo eficazmente la deformación y asegurando la estabilidad estructural.
Los pernos de anclaje auto-perforantes cumplen múltiples funciones según las condiciones geológicas y las necesidades del proyecto. A continuación se presentan los cinco mecanismos principales:
En entornos geológicos complejos con planos discontinuos, los pernos pueden penetrar estos planos, previniendo o minimizando movimientos a lo largo de fallas o fracturas, aumentando la estabilidad de la masa rocosa.
Cuando la capa superficial de roca está fracturada pero las capas profundas son estables, los pernos suspenden la superficie inestable sobre la masa rocosa estable mediante lechada. Esto estabiliza la superficie, aunque limitado a escenarios con capas subyacentes estables.
Para superar las limitaciones del efecto de suspensión, los pernos pueden integrar varias capas geológicas en una viga compuesta mediante fuerzas de tracción, mejorando la resistencia al corte y la flexión y evitando la deformación o desalineación de capas bajo presión.
Tras la instalación, los cuerpos de anclaje creados por los pernos trabajan juntos para formar un sistema cohesivo. En túneles, los pernos dispuestos sistemáticamente crean una zona de compresión arqueada, reforzando masas rocosas sueltas y mejorando la capacidad de carga general.
Los pernos auto-perforantes pretensados aplican compresión al medio geológico, aumentando su resistencia. Al conectar estructuras con la roca o suelo, estos pernos crean un sistema de anclaje robusto que mejora la capacidad de compresión y corte, resistiendo eficazmente cargas externas.
Los pernos de anclaje auto-perforantes son versátiles y ampliamente aplicados en ingeniería geotécnica. Sus principales aplicaciones incluyen:

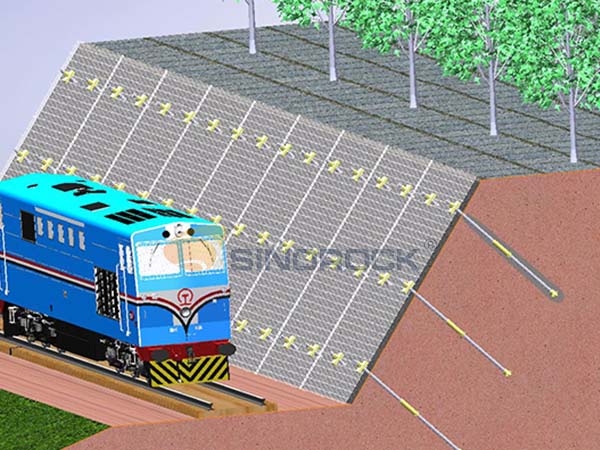

En ingeniería de taludes, los pernos transfieren fuerzas de deformación a través de la placa y tuerca al perno, que resiste el movimiento mediante fricción con el medio circundante. Esto previene fallas del talud y asegura estabilidad a largo plazo.

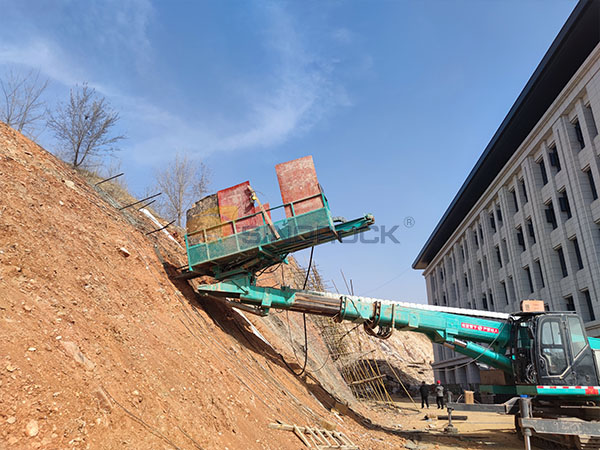

En excavaciones de cimentación, los pernos proporcionan restricción mediante unión friccional con el suelo, limitando deformaciones y mejorando la estabilidad incluso en condiciones geológicas difíciles.
Los sistemas de techos con tubos auto-perforantes ofrecen alta tenacidad, minimizando la deformación plástica radial de la roca circundante. Forman un arco portante, asegurando seguridad durante la excavación del túnel y el sostenimiento inicial, reduciendo el asentamiento superficial y evitando colapsos.
Los pernos de anclaje auto-perforantes mejoran la estabilidad de las masas rocosas mediante cosido, formación de vigas, compresión interna y mejora del terreno. Su instalación eficiente y mecanismos versátiles los hacen indispensables en estabilización de taludes, sostenimiento de excavaciones y techos de túneles. Ya sea para enfrentar desafíos geológicos complejos o necesidades de soporte de alta resistencia, los pernos auto-perforantes proporcionan soluciones fiables, consolidando su papel como tecnología crítica en la ingeniería geotécnica moderna.
